高效沉淀池工藝流程說明

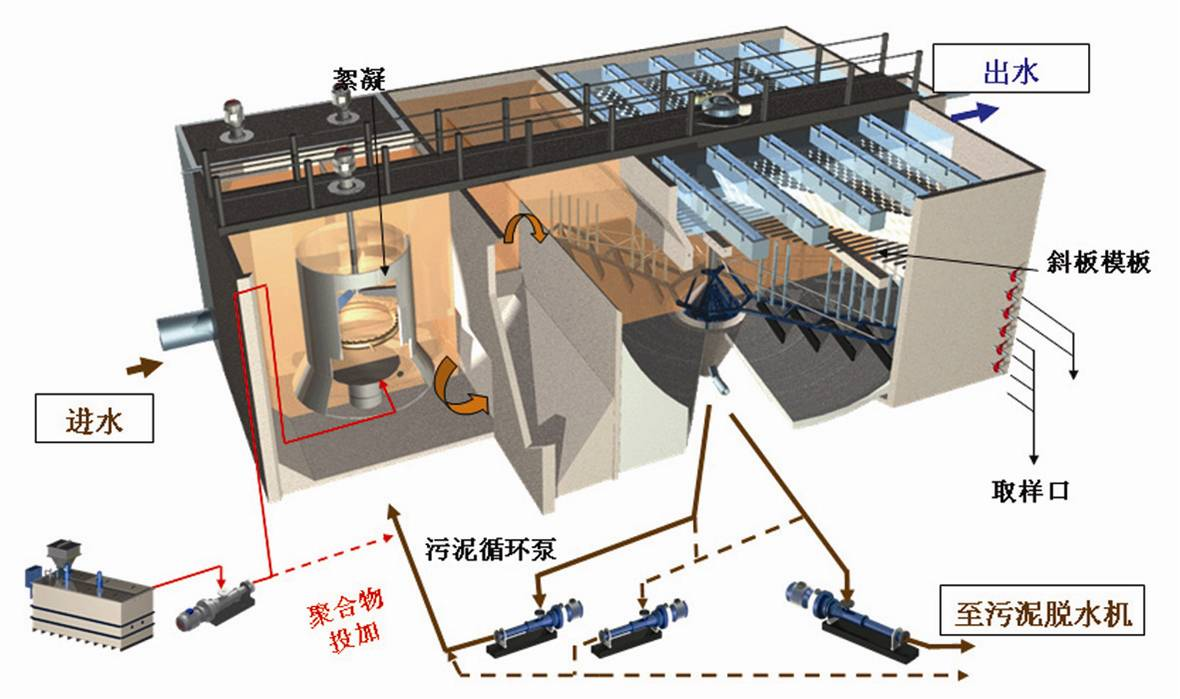

在混合反應區內靠攪拌器的混合作用完成泥渣、藥劑、原水的快速凝聚反應，然后經葉輪提升至推流反應區進行慢速絮凝反應，以結成較大的絮凝體，再進入斜管沉淀區進行分離。澄清水通過集水槽收集進入后續處理構筑物，沉淀物通過刮泥機刮到泥斗中，經容積式循環泵提升將部分污泥送至反應池進水管，剩余污泥排放。

高效沉淀池的技術特點

●獨特的一體化反應區設計

●反應區到沉淀區較低的流速變化

●沉淀區到反應區的污泥循環

●采用有機絮凝劑（PAC、PAM）

●采用斜管沉淀布置

●較高的上升流速

●優質的出水

●較低的耗藥量

●節約占地

●耐水量水質負荷沖擊能力強

●應用范圍廣

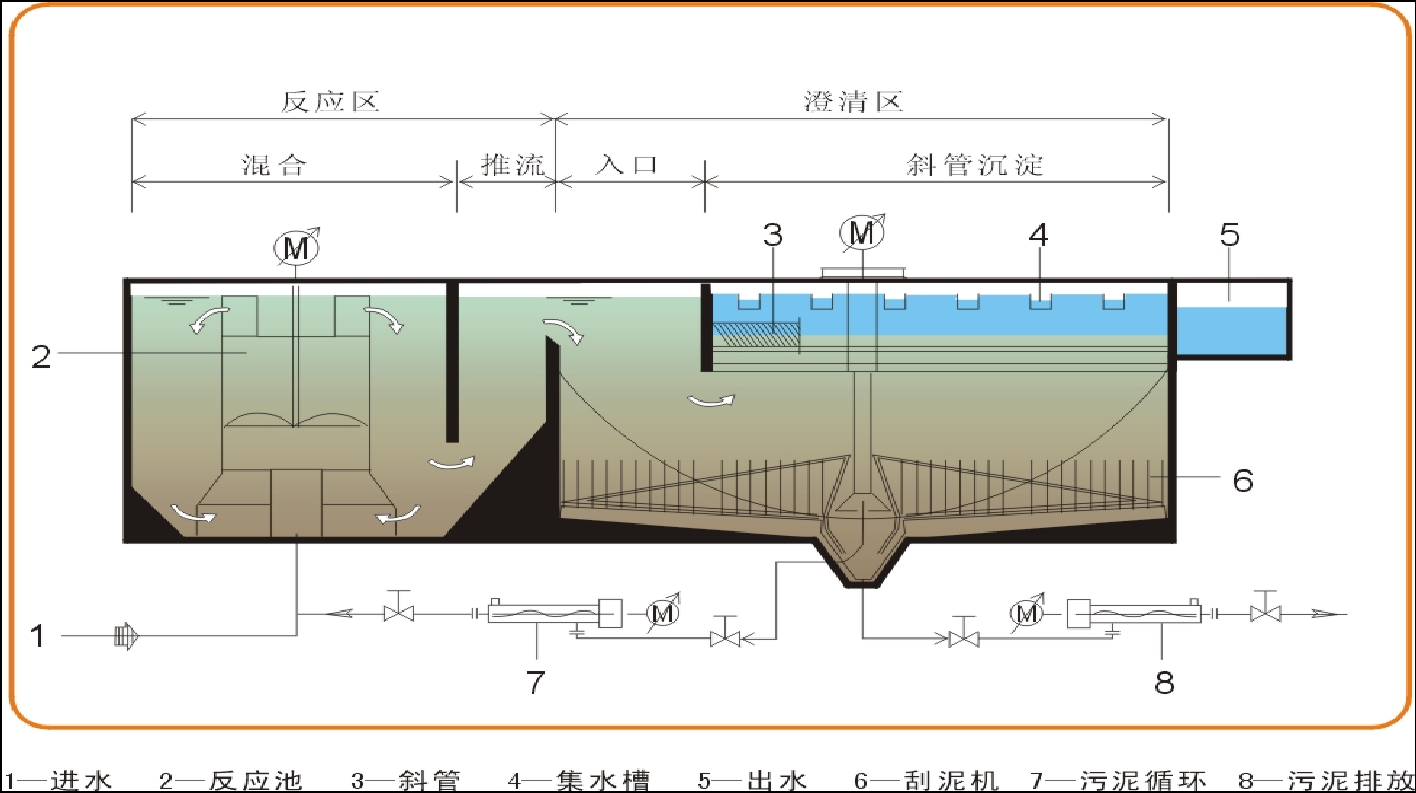

一、高效沉淀池的反應區

 反應池分為兩個部分：一個是快速混凝攪拌反應池，另一個是慢速混凝推流式反應池。

●快速混凝攪拌反應池：將原水（通常已經過預混凝）引入到反應池底板的中央。提升攪拌機葉輪位于高效反應桶內。該葉輪的作用是使反應池內水流均勻混合，為絮凝和聚合電解質的分配提供所需的動能量，同時將水提升至后續推流段。

●慢速混凝推流式反應池：其作用就是產生掃粒絮凝，以獲得較大的絮狀物，致使能在沉淀區內的快速沉淀。因此，整個反應池可獲得大量高密度、均質的礬花，以達到最佳沉淀效果。沉淀區的礬花沉降速度應比其他沉淀池的沉降速度快得多，因此其占地面積大大減少。

二、沉淀濃縮區

礬花慢速地從推流區重力自流進入沉淀濃縮入流渠，然后通過折流進入沉淀濃縮區，這樣的布水方式可避免損壞礬花或產生旋渦，同時能確保使大量的懸浮固體顆粒在沉淀區均勻沉積。礬花在沉淀區下部匯集成污泥并濃縮。污泥濃縮區分為兩層：一層位于排泥斗上部，一層位于其下部，污泥斗上層污泥通過污泥泵回流到絮凝反應池中，污泥斗下層污泥通過污泥泵送出池外。

三、斜管分離區

    斜管分離區采用逆流式將剩余的礬花進一步沉淀沉淀。澄清水由集水槽系統回收排出池外。斜管上的絮凝物堆積后通過自身的重量滑落回沉淀濃縮區，在污泥沉淀濃縮區的下部，形成的污泥通過刮泥機將污泥刮入污泥濃縮區的泥斗中。

四、高效沉淀池的工程應用范圍

生活飲用水處理

工業給水處理

中水回用

污水處理廠提標改造

污水深度處理

五、部分工程業績

成都新會展75000噸/天中水回用項目

貴陽市小河污水處理廠80000噸/天提標改造

湖北松滋30,000噸/天生活給水項目

江西宜春市工業園區污水處理廠20000噸/天提標改造
