用途結構：

該機型較多應用于大池徑（≥φ15m）輻流式二沉池排泥.該機為雙周邊傳動、中心支墩式，采用中心配水，周邊出水，以保證水流的平穩。

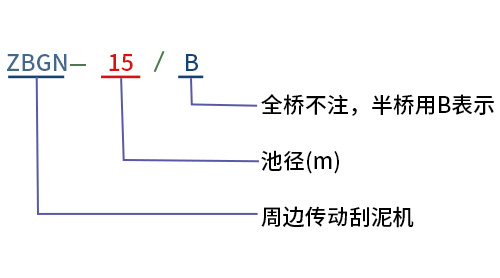

型號表示：

特點：

結構簡單、耗能省，維護管理方便；

運行平衡、工作安全可靠；

刮集污泥效果好、排出污泥含水率低。

結構及工作原理：

周邊傳動刮泥機主要由中心旋轉支承、工作橋、穩流筒、刮泥刮渣板、中心集電裝置、驅動機構、軌道及行走輪等組成，按橋架形式分為半橋式和全橋式兩種。

原水從池底經中心支墩上部流出，并經穩流筒配水后呈輻射流向池子周邊集水槽出水，隨著輻向流速的降低，原水中懸浮物被分離而沉降于池底。工作橋以中心支承為圓心，端部走輪在驅動裝置的作用下，沿池周軌道回轉運行，帶動下部近似對數螺旋線運行軌跡的刮泥板緩慢轉動，刮集至沉淀池中心集泥槽，依靠水壓或泵排出池外，上部浮渣由刮渣板同步刮至排渣斗排出。

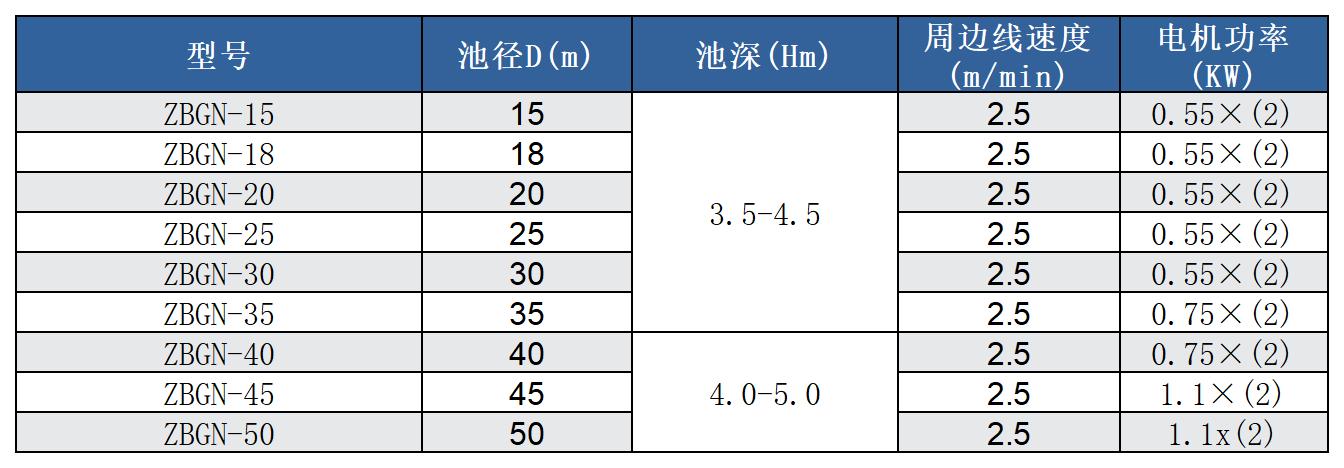

技術參數：

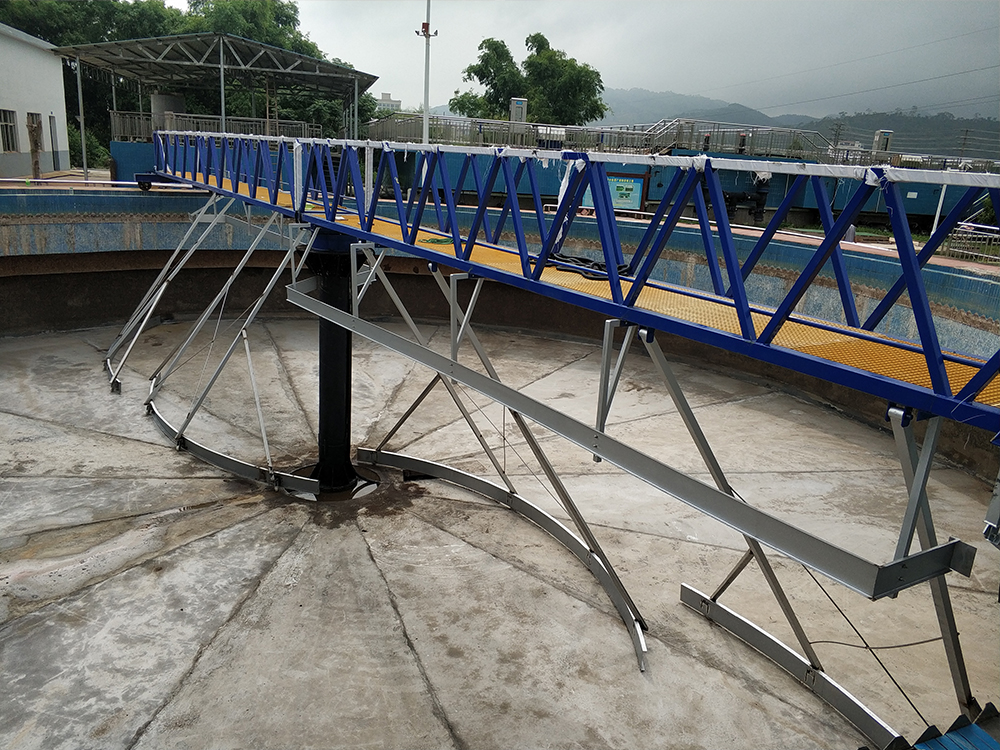

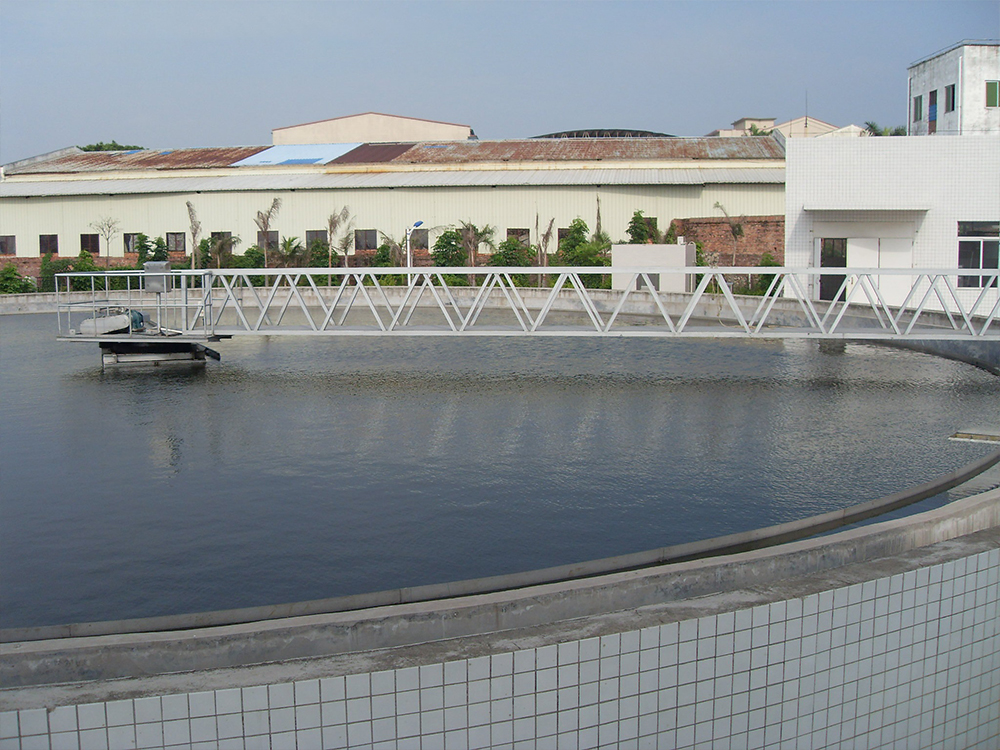

外形示意：
