常見用途

周邊傳動吸泥機適用于市政和工業污水生化處理工藝中,用于快速排除沉淀池底的生化污泥.分布在池底的刮泥板刮集污泥至排泥管口,排泥管與集泥池相連通,當獨立的吸泥管從集泥池中排泥時,通過沉淀池水面與集泥池中污泥液位差,使排泥管口的污泥向排泥管中流動而收集到集泥池.污泥最終通過位于沉淀池中心的出泥管排至池外。

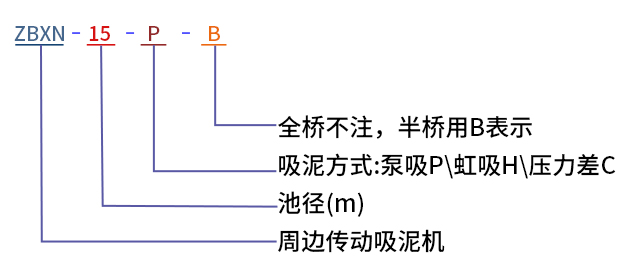

型號表示：

設計原理

周邊傳動吸泥機由工作橋、端梁、中心支座、集泥板和桁架、排泥管、集泥罐和吸泥系統等組成。

工作橋?yàn)橄湫谓孛嬖O(shè)計，可用碳鋼或不銹鋼制作。在工作橋的全長上均鋪設鍍鋅鋼格板或玻璃鋼格板。端梁由三相馬達物減速機驅動。

吸泥系統由三種吸泥方式：壓力差式、泵吸式、真空虹吸式。

電源由穿過池底的電纜供應，在中心支座處設置有集電環。

可以做成半橋單周邊驅動或全橋雙周邊驅動形式。

撇除水面浮渣系統可根據用戶選取供應。

導流筒、齒形溢流堰板可選用碳鋼、不銹鋼、PVC或玻璃鋼制作。

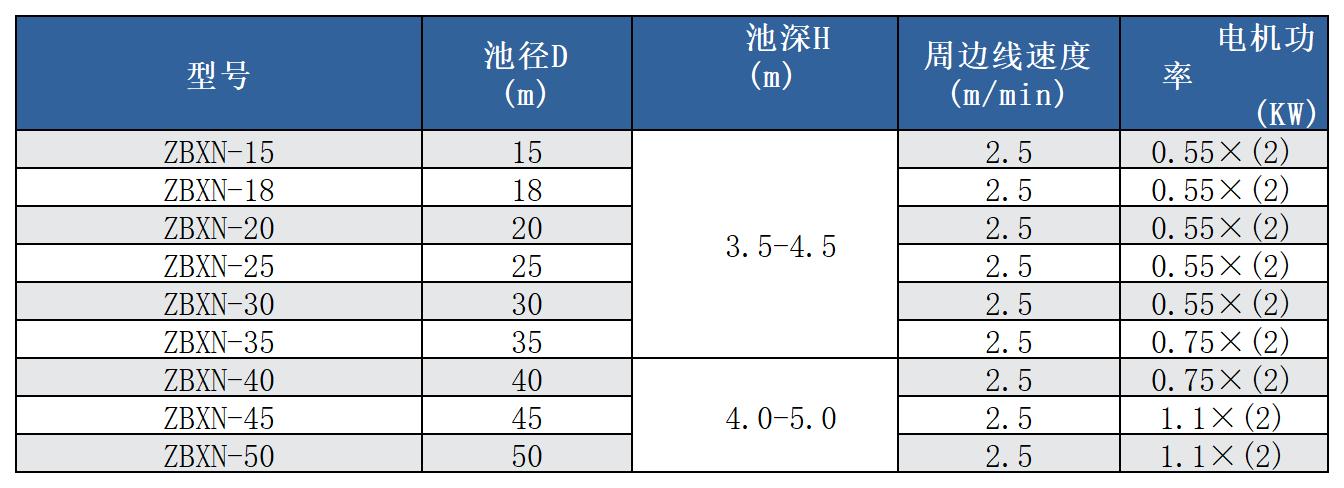

技術參數

外形示意：
